直流電阻
電阻電熱較關(guān)鍵的因素是電阻。電阻受材質(zhì)、形狀和溫度等的影響，不易明確它們之間 的關(guān)系。導(dǎo)體的電阻若不均勻，則電熱量不均勻，隨之物料加熱不均勻，加熱的規(guī)律性復(fù)雜。

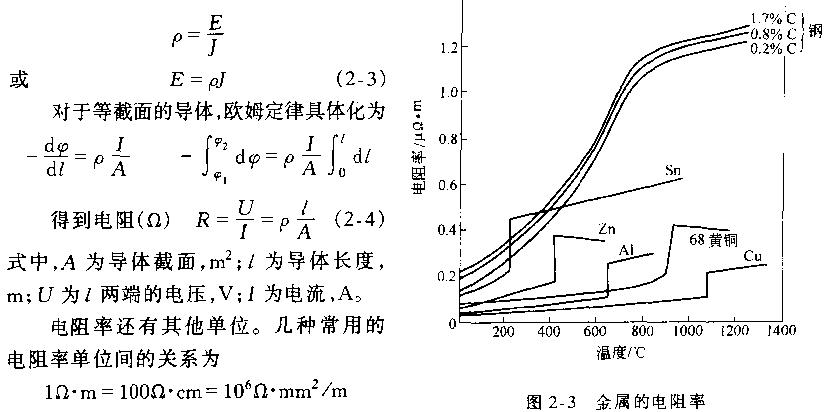

歐姆定律確定了導(dǎo)體的電阻。歐姆定律：導(dǎo)體中某點(diǎn)的電阻率，與其電場(chǎng)強(qiáng)度成正比， 與其電流密度成反比，即電阻率(r>m)
電阻率隨溫度變化。對(duì)于金屬材料，
在一定溫度范圍內(nèi)一般是溫度上升電阻率增加，兩者近似是線性關(guān)系�！紅:時(shí)的電阻率為102xl(T8i>m、1250t：時(shí)為123xlO_8f>m。在居里點(diǎn)附近，鋼的電阻率變率大；之前之 后變率小，也可認(rèn)為是近似線性變化。
表2-1幾種材料的電阻率
|
材 料 |
jo0x 108/O*m (20t：) |
b x ioVr M |
熔點(diǎn)/t： |
|
鋁 |
2.65 |
4.29 |
660 |
|
銅 |
1.72 |
3.93 |
1083 |
|
青銅（it'Cu “ 0.9，wZn = 0.1) |
3.9 |
1.86 |
1046 |
|
黃銅（tt’Cu = 0 • 6 5，u； Zn = 0.3 5) |
6.4 |
1.6 |
931 |
|
銀 |
1.59 |
4.1 |
962 |
|
鉛 |
20.65 |
3.36 |
327 |
|
純鐵 |
9.71 |
6.5 |
1538 |
非金屬材料的電阻率，一般是隨溫度上升而下降，呈非線性變化，受材料成分影響大。 表2-2是一種石墨制品的電阻率。
|
溫度/t： |
20 |
200 |
400 |
600 |
800 |
|
p X io6/n*m |
16 |
13 |
11 |
10 |
9 |
蘇公網(wǎng)安備 32020502000005號(hào)
